Серия NSX

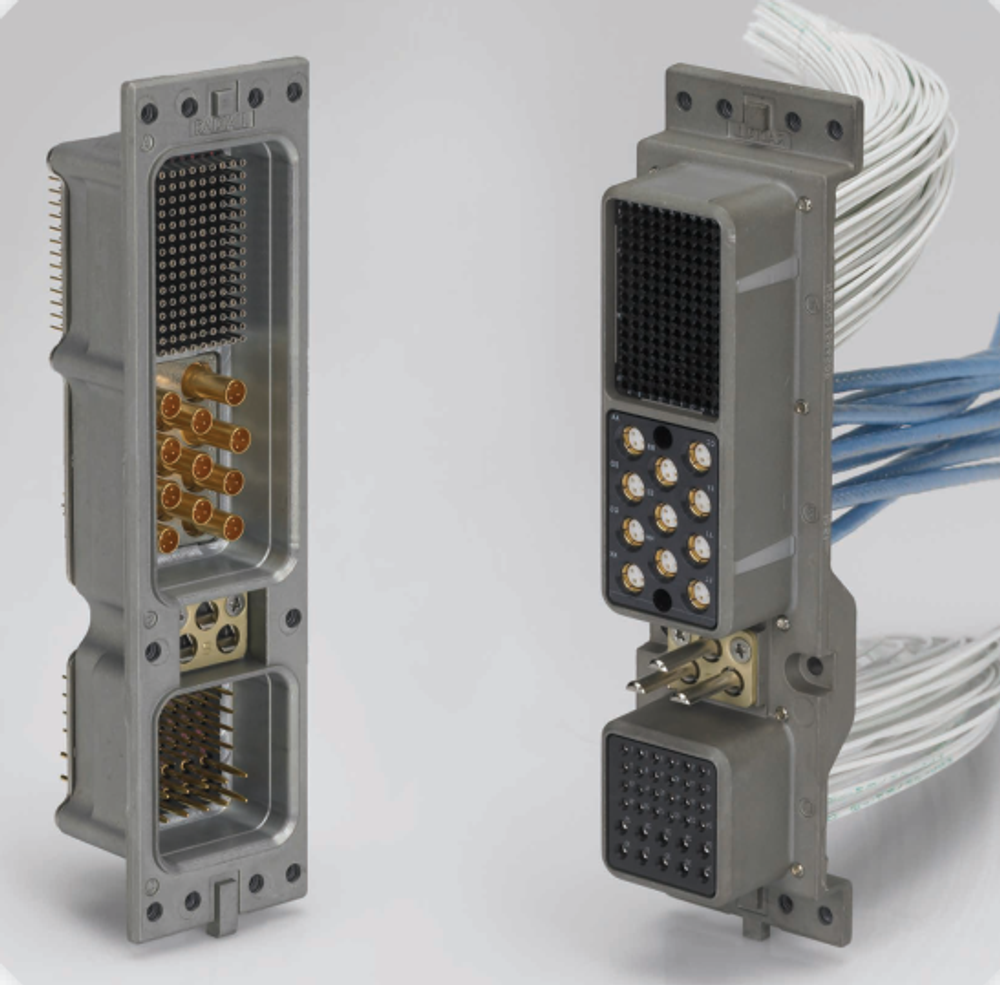

Прямоугольные модульные соединители Radiall NSX-BPX стандарта ARINC 600 (rack-and-panel) для авионики: размеры корпуса 1/2/3, сигнальные #22, силовые, коакс/quadrax и оптические контакты. Взаимозаменяемы с SB6/PTS600/СНП345/СКП345 по ARINC 600.
Общая техническая информация
| Стандарт | ARINC 600 (NSX); Boeing S280W551 (BPX) |
| Тип | Прямоугольный модульный, rack-and-panel (стоечно-панельный) |
| Размеры корпуса | 1 / 2 / 3 (каверны A…F) |
| Стороны | Вилка (Rack Plug) / Розетка (Equipment Receptacle) |
| Классы | N/C — негерметичные, E/H — герметичные; F/G/K — печатный монтаж (PC-tail) |
| Контакты | Сигнальные #22/#20, силовые #16/#12/#8, коакс (#5/#1), triax, quadrax, оптические LuxCis |
| Ток на контакт | #22 — 5 А, #20 — 7,5 А, #16 — 13 А, #12 — 23 А, #8 — 46 А |
| Диапазон температур | −65…+125 °C (ресурс 1000 ч при +125 °C) |
| Ресурс сочленений | 500 |
| Поляризация | 216 вариантов кодирования |
| Усилие сочленения | Разм.1 — 120 Н, разм.2 — 267 Н, разм.3 — 467 Н |
| Вибрация / удар | 16,4 g RMS 50–2000 Гц; удар 50 g, 11 мс |
| Материалы | Корпус — алюм. сплав (хроматирование/никель); контакты — золото по никелю |
| Обозначение | NSX<класс><размер><стиль><код вставок 3 зн.><оконцевание>… (напр. NSXE2R201S) |
Подбор аналога ARINC 600 (NSX ↔ SB6 ↔ Amphenol A ↔ PTS600 ↔ СНП345 / СКП345)
Выберите размер корпуса, сторону и конфигурацию — партномера всех взаимозаменяемых серий ARINC 600 сформируются автоматически.
Параметры ARINC 600:
ARINC 600: размер 3 · вилка (rack plug) · сигнальный контакт штырь (Pin)
Каверны: A:150 · B:150 · C:13C2 · D:150 · E:150 · F:13C2. Всего контактов ≈ 626 (НЧ 622, РЧ 4).
Аналоги по стандарту ARINC 600:
Схемы и коды сверены по каталогам: Radiall NSX-BPX (комбинационные коды 5-21…5-27), Souriau SB6 (стр.12/23), ЦСНК.430421.007 ТУ на СНП345/СКП345 (Табл.1/3/4/5). Физические вкладыши совпадают 1:1 по составу контактов (единый стандарт ARINC 600). Прочие поля партномера (уплотнение, монтаж, покрытие) заданы типовыми — сверьте по даташиту серии. У SB6/PTS600 3-каверные 150-контактные схемы (размер 2) реализуются только в 6-каверном корпусе (размер 2 SB6 = размер 3 NSX/СНП) — поэтому для них показано «нет прямого аналога».
