Серия PTS600

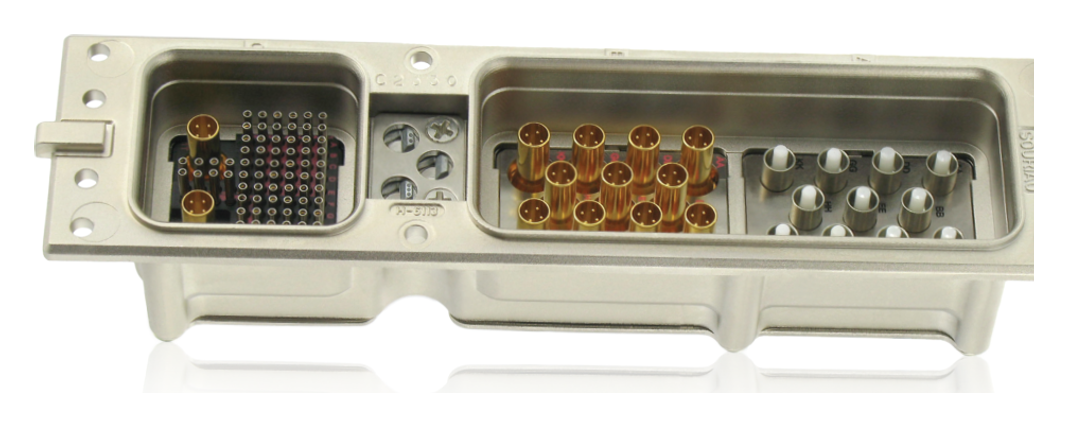

Прямоугольные модульные соединители PTS600 (A1) стандарта ARINC 600 — российский аналог Souriau SB6/SB600: размеры 1/2/3, rack-and-panel, сигнальные #22, силовые, коакс/quadrax. Полная взаимозаменяемость с SB6, NSX, СНП345/СКП345.
Общая техническая информация
| Стандарт | ARINC 600 (российский аналог Souriau SB6/SB600) |
| Тип | Прямоугольный модульный, rack-and-panel |
| Размеры корпуса | 1 / 2 / 3 (каверны A…F) |
| Стороны | Вилка (M, Rack Plug) / Розетка (F, Equipment Receptacle) |
| Контакты | Сигнальные #22, силовые #20/#16/#12, коакс/quadrax |
| Ток на контакт | #22 — 5 А … #12 — 23 А; силовые до 100 А |
| Диапазон температур | −65…+125 °C |
| Ресурс сочленений | 500 |
| Взаимозаменяемость | Полная с SB6/SB600, NSX, СНП345/СКП345 по ARINC 600 |
| Обозначение | PTS600<уплотн><размер><F|M><монтаж><вставки C/F><P|S><вставки A,B,D,E><поляр.>… (структура SB6) |
Подбор аналога ARINC 600 (NSX ↔ SB6 ↔ Amphenol A ↔ PTS600 ↔ СНП345 / СКП345)
Выберите размер корпуса, сторону и конфигурацию — партномера всех взаимозаменяемых серий ARINC 600 сформируются автоматически.
Параметры ARINC 600:
ARINC 600: размер 3 · вилка (rack plug) · сигнальный контакт штырь (Pin)
Каверны: A:150 · B:150 · C:13C2 · D:150 · E:150 · F:13C2. Всего контактов ≈ 626 (НЧ 622, РЧ 4).
Аналоги по стандарту ARINC 600:
Схемы и коды сверены по каталогам: Radiall NSX-BPX (комбинационные коды 5-21…5-27), Souriau SB6 (стр.12/23), ЦСНК.430421.007 ТУ на СНП345/СКП345 (Табл.1/3/4/5). Физические вкладыши совпадают 1:1 по составу контактов (единый стандарт ARINC 600). Прочие поля партномера (уплотнение, монтаж, покрытие) заданы типовыми — сверьте по даташиту серии. У SB6/PTS600 3-каверные 150-контактные схемы (размер 2) реализуются только в 6-каверном корпусе (размер 2 SB6 = размер 3 NSX/СНП) — поэтому для них показано «нет прямого аналога».
Товары серии
Товары этой серии пока не добавлены.
