Серия СНП345

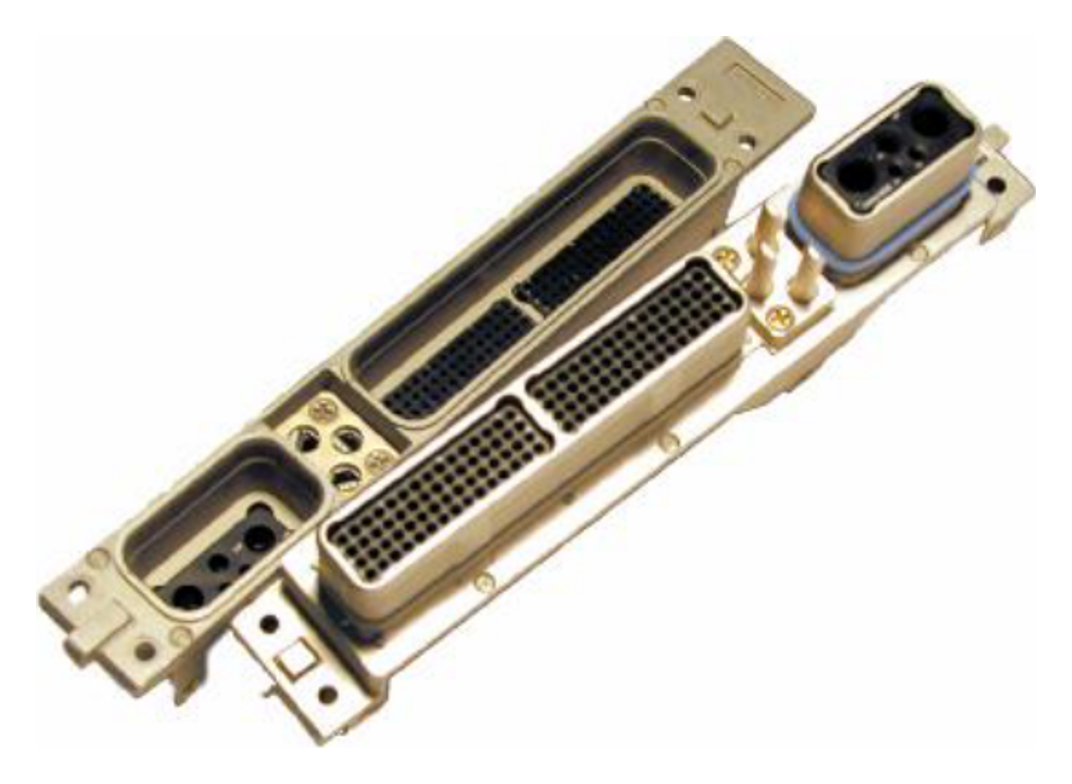

Соединители низкочастотные прямоугольные СНП345 (ЭЛЕКОН / УЗЭС «Исеть», ЦСНК.430421.007 ТУ) стандарта ARINC 600: размеры 1/2/3, контакты #22 (Ø0,76…2,39), золото. Взаимосочленяемы и взаимозаменяемы с SB600.
Общая техническая информация
| Стандарт | ARINC 600 — взаимосочленяемы и взаимозаменяемы с SB600 |
| ТУ | ЦСНК.430421.007 ТУ (ОАО УЗЭС «Исеть») |
| Тип | Соединитель низкочастотный прямоугольный, врубной |
| Размеры корпуса | 1 / 2 / 3 (типоразмер) |
| Состав | Вилка кабельная + розетка приборная; крепление плавающее/жёсткое |
| Контакты | Извлекаемые #22 Ø0,76 / 1,02 / 1,59 / 2,39 мм, золото, обжим/пайка |
| Ток на контакт | Ø0,76 — 1,0 А; Ø1,02 — 1,5 А; Ø1,59 — 2,5 А; Ø2,39 — 4,5 А |
| Рабочее напряжение | до 250 В |
| Температура | −65…+100 °C; влажность 98 % при +35 °C |
| Мех. удар / ускорение | 10000 м/с² (1000 g) / 200 м/с² (20 g) |
| Ресурс сочленений | 500; срок сохраняемости 20 лет |
| Сопротивление изоляции | ≥ 5000 МОм |
| Обозначение | СНП345-<кол-во><В|Р><монтаж><покр.><размер><защ.><крепл.><исп.>-<схема> (напр. СНП345-800ВО113АН0-13) |
Подбор аналога ARINC 600 (NSX ↔ SB6 ↔ Amphenol A ↔ PTS600 ↔ СНП345 / СКП345)
Выберите размер корпуса, сторону и конфигурацию — партномера всех взаимозаменяемых серий ARINC 600 сформируются автоматически.
Параметры ARINC 600:
ARINC 600: размер 3 · вилка (rack plug) · сигнальный контакт штырь (Pin)
Каверны: A:150 · B:150 · C:13C2 · D:150 · E:150 · F:13C2. Всего контактов ≈ 626 (НЧ 622, РЧ 4).
У серии «СНП345 (ЭЛЕКОН/Исеть)» нет прямого аналога для этой схемы — выберите другую схему/размер или серию.
Аналоги по стандарту ARINC 600:
Схемы и коды сверены по каталогам: Radiall NSX-BPX (комбинационные коды 5-21…5-27), Souriau SB6 (стр.12/23), ЦСНК.430421.007 ТУ на СНП345/СКП345 (Табл.1/3/4/5). Физические вкладыши совпадают 1:1 по составу контактов (единый стандарт ARINC 600). Прочие поля партномера (уплотнение, монтаж, покрытие) заданы типовыми — сверьте по даташиту серии. У SB6/PTS600 3-каверные 150-контактные схемы (размер 2) реализуются только в 6-каверном корпусе (размер 2 SB6 = размер 3 NSX/СНП) — поэтому для них показано «нет прямого аналога».
